選擇電源好比選擇一雙合腳的鞋子，您選擇的電源要適合您的應用。就功率而言，太小的電源無法為器件正常供電，而太大的電源又無法提供足夠的分辨率來設電壓和電流限值。自動量程調節、自動串聯和自動并聯功能可使電源具有較低的輸出功率，從而滿足更多器件的功率要求。低功率電源的優勢主要體現在輸出噪聲低、響應時間短和精度提高方面。新型 200 W E36200 系列屬于自動量程調節電源，用于替代較早的 200 W E3633A 和 E3634A，而且可以針對不同電源架構提供實際比較。

比較輸出架構簡單的方法是使用圖表。輸出特征采用圖形方式來表示所有的有效電壓和電流組合。它繪制出一個區域的邊界，這個區域內包含了特定輸出下的所有電壓和電流組合。輸出特征內的任意電壓—電流組合都是該電源的一個有效工作點。

電源輸出特征主要有以下三種類型：

• 矩形（最常見）

• 雙量程

• 自動量程

它們之間的主要區別在于輸出特征的形狀，下面對此詳加探討。

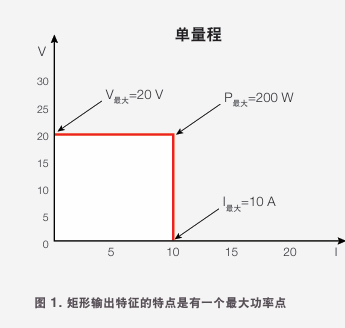

查看圖 1 中的電壓—電流圖時，如果看到矩形輸出特征的形狀是一個長方形，我們不用感到奇怪。最大功率是指在最大電壓和最大電流時產生的功率。例如，一個 20 V、10A、200 W 的電源呈現矩形輸出特征。您可以將電壓設置為 0 到 20 V 之間的任意值，將電流設置為 0 到 10 A 之間的任意值。由于 20 V x 10 A = 200 W，因此在最大電壓和電流設置下會出現一個最大功率點 Pmax。

這種電源的缺點在于，它只能在 20 V，10 A 時提供 200 W 功率。如果需要 20 A，10 V 的話，該電源無法提供。為了解決這個問題，就出現了雙量程電源。

在觀察電壓—電流圖形時，雙量程輸出特征看上去就像矩形輸出特征發生了重疊一樣。因此，其最大功率點出現在兩個電壓—電流的組合處。

與具有矩形輸出特征的電源相比，具有雙量程輸出特征的電源擁有更加廣泛的輸出范圍。它能覆蓋更多的電壓—電流組合，又不像更大功率電源那樣昂貴、龐大和沉重。在較高量程下可以提供最大電壓 Vmax，在較低量程下可以提供最大電流 Imax。電源無法同時輸出 Vmax 和Imax。

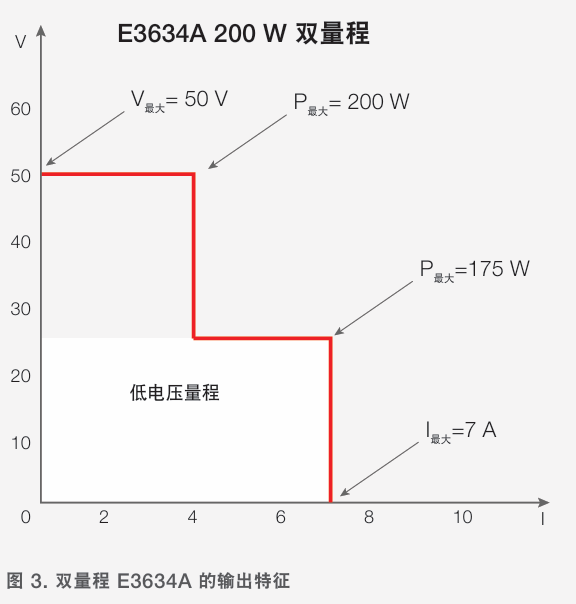

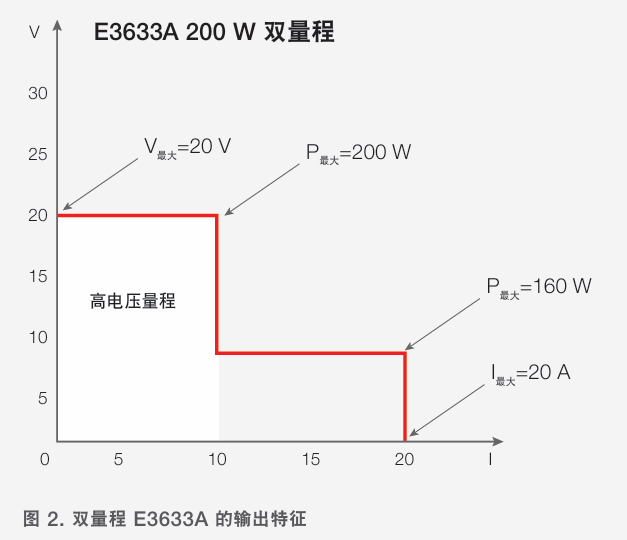

出于這個原因，雙量程電源的電壓和電流技術指標為“最大值"。圖 2 所示為200W雙量程 E3633A 實例，圖 3 為 E3634A。請注意，低量程產生的功率略低于高量程。

雙量程電源可在高量程或低量程運行。在低量程內，電壓設置值不能超出低量程的限值，但可以在高量程的限值內。如果要切換到較高的電壓，請選擇較高的量程，然后設置較高的電壓。具有兩個以上量程的電源不是很常見，因為增加的復雜性幾乎不會帶來額外的電壓電流組合。

如果看電壓-電流圖就會發現，自動量程輸出功能就像是無數個能夠提供 Pmax 的矩形輸出特征重疊的結果。自動量程電源無法同時輸出Vmax 和 Imax，但與雙量程電源相比，它可以提供更多的電壓-電流組合。200 W E36231A 自動量程電源和 200 W E3633A 雙量程電源很容易進行比較（圖 4）。當兩個電源都提供200W 功率時，E36231A 可提供最高30 V電壓，并在大多數電壓下能提供更大的電流。

同樣，E36232A 可提供最高 60 V 電壓，并且能提供比 E3634A 大 10 A 的電流。

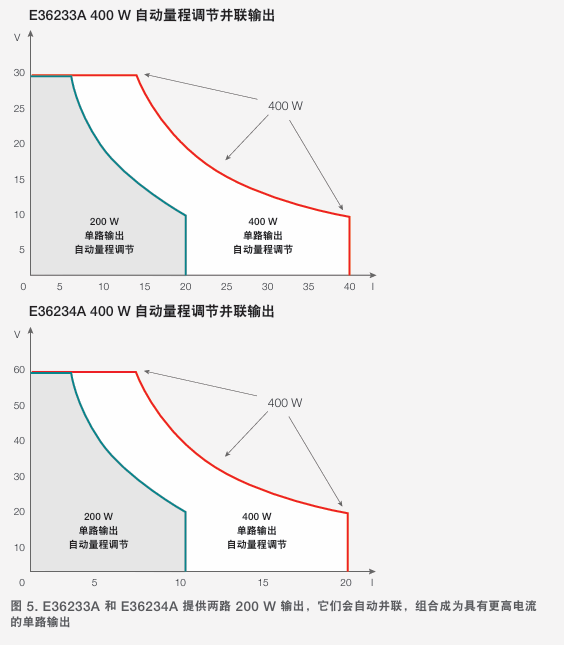

是德科技的新型 400 W E36233A 自動量程電源提供兩路獨立的輸出，每路輸出都等同于一個 E36231A。這就相當于在一臺儀器中有兩個 E36231A。每路輸出最高可輸出 30 V 和 20 A。同樣，400 W E36234A 也提供兩路輸出，具有與 E36232A 相同的特征。每路輸出最高可達 60 V 和 10 A。自動并聯將兩路輸出組合在一起，形成一個具有兩倍電流的400W輸出。電源在內部進行并聯連接，前面板顯示單個高電流輸出。自動并聯功能意味著 E36233A 可以輸出高達 40 A 電流。如果需要更高的電壓，E36234A 在 60 V 時可輸出近 7 A 的電流。圖 5 所示為 200 W 和 400 W 并聯輸出的輸出特征。

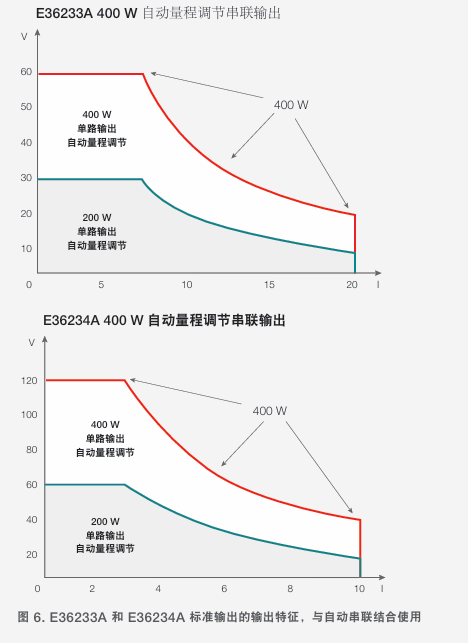

只需按一下按鈕，自動串聯就可以將 E36233A 和 E36234A 的兩路輸出組合到一起，形成具有更高電壓的單路輸出。帶有串聯輸出的E36234A 可以輸出最高 120 V，而E36233A可以輸出 60 V。輸出特征如下圖 6 所示。請注意，自動并聯的 E36234A 和自動串聯的E36233A 具有相同的輸出特征。

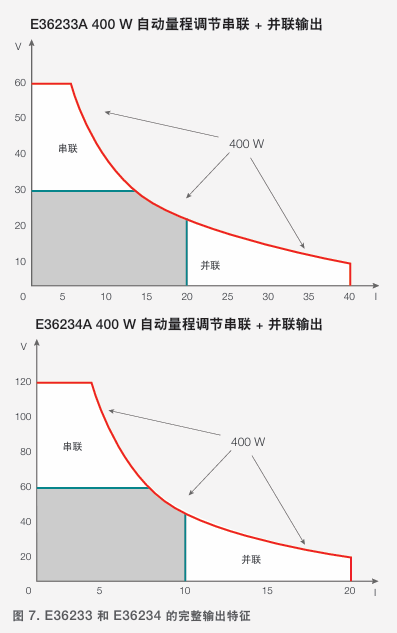

您可以將電源配置為自動串聯或自動并聯。繼電器將連接配置為自動并聯和自動串聯。選擇自動串聯或自動并聯時，將輸出設置為 0 伏會消除流經繼電器的電流，從而延長其使用壽命。輸出特征代表使用自動串聯或自動并聯時所有可能的電壓—電流組合。通過自動串聯或自動并聯可以實現幾種電壓—電流組合。如果其他測試需要更高的電壓，可以選擇自動串聯；如果將來的測試需要更高的電流，則選擇自動并聯.

在此之前，提供如此豐富的電壓—電流組合需要電源具有兩倍的輸出功率。使用輸出功率較低的電源可以減小電源的物理尺寸，降低輸出噪聲，提高回讀分辨率。如果要替換舊的E3633A 或 E3634A，E36231A 和 E36232A 可以提供相同的電壓—電流組合。
